BIM 4D: Planejamento e Modelagem na Prática de Obras

Entenda como a dimensão 4D do BIM integra cronograma e modelo 3D para otimizar o planejamento e execução de projetos, mitigando riscos e melhorando a comunicação.

A falta de alinhamento entre o cronograma e o projeto geométrico é uma das principais causas de estouros de prazo e orçamento em obras. Decisões tomadas no canteiro sem a devida visualização das etapas futuras ou a detecção tardia de interferências geram retrabalho e desperdício. O BIM 4D surge como uma ferramenta essencial para mitigar esses problemas, integrando o modelo 3D com a dimensão tempo, permitindo simulações e análises preditivas do processo construtivo.

O que é o BIM 4D e por que ele importa?

O BIM 4D adiciona a variável tempo ao modelo 3D, transformando-o em uma representação dinâmica da sequência de construção. Cada elemento do modelo é associado a tarefas específicas do cronograma, permitindo visualizar a evolução da obra ao longo do tempo. Isso vai além de um simples diagrama de Gantt, pois conecta visualmente o que será construído, quando e como. Para o profissional que projeta e acompanha a obra, a capacidade de simular o canteiro antes mesmo de ele existir é um diferencial estratégico.

A relevância do BIM 4D se manifesta em diversas frentes:

• Identificação precoce de conflitos de planejamento, como a necessidade de acesso a áreas que ainda não foram liberadas ou a sobreposição de equipes e equipamentos.
• Otimização da sequência de execução, buscando o caminho crítico mais eficiente e minimizando o tempo ocioso.
• Melhora na comunicação entre as equipes de projeto, planejamento e execução, com uma linguagem visual clara e objetiva.
• Aprimoramento da segurança no canteiro, ao simular a movimentação de equipamentos e o posicionamento de estruturas temporárias.
• Facilitação da análise de cenários e tomada de decisão informada, avaliando o impacto de atrasos ou mudanças no cronograma.

Integração do modelo 3D com o cronograma

O ponto de partida para o BIM 4D é um modelo 3D bem estruturado, com os elementos categorizados e com os parâmetros de informação adequados. A vinculação entre o modelo e o cronograma geralmente ocorre através de softwares específicos que importam ambos os dados. É fundamental que as tarefas do cronograma sejam detalhadas o suficiente para corresponderem aos componentes do modelo.

Um erro comum é tentar vincular um modelo muito detalhado a um cronograma genérico, ou vice-versa. A granularidade deve ser compatível. Para obras complexas, é recomendável dividir o modelo em fases ou subsistemas que correspondam às etapas do planejamento.

Checklist para a integração BIM 4D:

• Modelo 3D com LOD (Level of Development) adequado para a fase de planejamento. Elementos genéricos podem ser aceitáveis nas fases iniciais, mas para um 4D eficaz, é preciso um nível de detalhe que permita a associação a tarefas específicas.
• Cronograma da obra detalhado, com atividades e durações realistas, dependências lógicas e recursos alocados.
• Estrutura de decomposição de trabalho (EDT) consistente entre o cronograma e a organização do modelo 3D.
• Definição clara dos parâmetros a serem utilizados para a vinculação (ex: ID do elemento, nome da família, fase construtiva).
• Software de planejamento 4D compatível com o software de modelagem BIM utilizado, garantindo a interoperabilidade (IFC é o padrão).

Simulação e Análise de Cenários

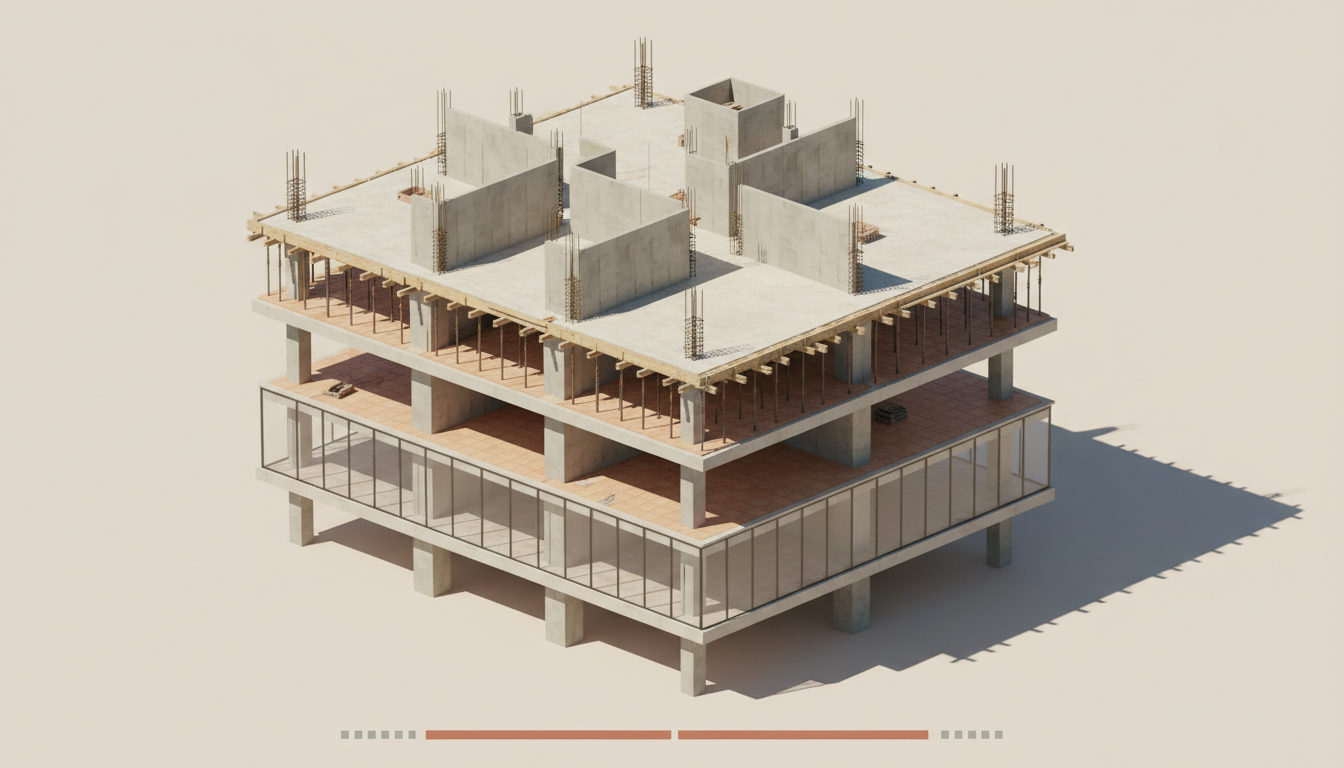

A capacidade de simular a construção é o grande diferencial do BIM 4D. É possível visualizar a sequência de montagem, identificar gargalos, prever a ocupação do canteiro e até mesmo detectar potenciais conflitos de espaço-tempo. Essa simulação pode ser apresentada de forma animada, o que facilita a compreensão por todos os envolvidos, incluindo stakeholders não técnicos.

Além da visualização, o BIM 4D permite a análise de cenários. O que acontece se uma etapa atrasar? Qual o impacto de antecipar a entrega de um material? Essas perguntas podem ser respondidas através da manipulação do cronograma e da observação imediata dos efeitos no modelo. Isso é especialmente útil na fase de planejamento, quando as mudanças ainda são menos custosas.

Critério de aceitação para análise de cenários 4D:

A simulação 4D deve demonstrar que: (1) O caminho crítico do projeto é mantido ou otimizado. (2) Não há conflitos de espaço-tempo entre equipes ou equipamentos. (3) A sequência de montagem respeita as dependências construtivas e de segurança. (4) Eventuais atrasos simulados são absorvidos com impacto mínimo no prazo final, conforme margem de contingência definida. (5) A logística de canteiro, incluindo áreas de estocagem e movimentação, é viável em todas as fases da construção.

Aplicações práticas e benefícios no canteiro

No dia a dia da obra, o BIM 4D se traduz em maior controle e previsibilidade. A equipe de campo pode consultar o modelo 4D para entender a sequência de atividades e antecipar necessidades. A coordenação de subempreiteiros se torna mais eficiente, pois todos têm uma visão clara do que precisa ser feito e quando.

• **Planejamento de Canteiro:** Simulação da disposição de equipamentos, almoxarifados, acessos e áreas de vivência ao longo das fases da obra, otimizando o uso do espaço.
• **Gerenciamento de Materiais:** Visualização da necessidade de materiais em cada etapa, auxiliando na programação de entregas e evitando o acúmulo desnecessário no canteiro.
• **Acompanhamento da Obra:** Comparação entre o planejado (modelo 4D) e o executado (atualização do modelo com o progresso real), identificando desvios e permitindo ações corretivas.
• **Comunicação com Stakeholders:** Apresentações visuais da evolução do projeto para clientes e investidores, aumentando a transparência e a confiança.

Desafios e como superá-los

Embora o BIM 4D ofereça inúmeros benefícios, sua implementação não está isenta de desafios. A principal barreira é a necessidade de um modelo 3D bem estruturado e um cronograma robusto, ambos exigindo expertise e tempo para serem desenvolvidos. A interoperabilidade entre softwares e a curva de aprendizado das ferramentas também são pontos a serem considerados.

Para superar esses desafios, é fundamental investir em capacitação da equipe, estabelecer protocolos claros para a criação e atualização dos modelos e cronogramas, e escolher softwares que promovam a colaboração. A utilização de plataformas que automatizam parte da integração entre o modelo e o cronograma pode acelerar o processo e reduzir erros manuais.

A incorporação do BIM 4D na prática de obras não é apenas uma melhoria tecnológica, mas uma mudança de paradigma na forma como o planejamento e a execução são gerenciados. Ao visualizar a construção antes mesmo de ela começar, o profissional da engenharia e arquitetura ganha uma capacidade preditiva que minimiza riscos, otimiza recursos e eleva a qualidade dos projetos. Comece a integrar o tempo em seus modelos para transformar a gestão de seus empreendimentos.
